MnZn 페라이트 토로이드 코어는 세라믹 기술을 사용하여 만든 연자성 페라이트의 한 형태로, 철, 망간, 아연 산화물 및 이들의 염으로 만든 스피넬과 같은 구조를 가지고 있습니다. 고주파에서 자기 손실이 낮기 때문에 일반적으로 1kHz~10MHz의 주파수 범위에서 사용됩니다. 또한 보자력이 낮고 초기 투자율이 높습니다. 안테나 막대, 자기 코어, 자기 헤드, 필터 및 인덕터와 같은 다양한 구성 요소를 만드는 데 사용할 수 있습니다.
이와 대조적으로, NiZn 페라이트 코어는 투자율이 낮고, 입자가 작고, 다공성 구조를 가지며, 일반적으로 갈색을 띠고, 특히 생산 중 낮은 온도에서 소결할 경우 색상이 뚜렷하게 나타납니다. 이는 높은 초기 투자율과 높은 자기포화 유도를 강조합니다.

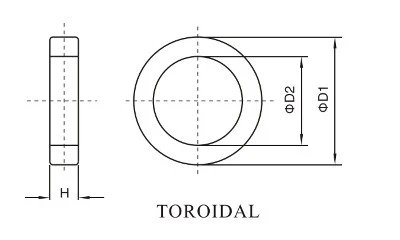

| 코어 유형 | 치수(mm) | 유효 매개변수 | AL 값 | ||||||||
| D1 | D2 | H | 면적(㎡) | 레(mm) | 비(mm³) | P3 | H6K | H8K | H10K | 무게(g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
특징:
- 높은 투과성과 큰 입자,
- 조밀한 구조와 검은색 외관.
애플리케이션:
- 공통모드 초크, 고주파 전원공급장치, 스위칭 전원 변압기, 필터 인덕터, 의료장비, 컬러TV 등
