안녕하세요! NiZn 페라이트 코어 공급업체로서 저는 NiZn 페라이트 코어와 나노결정질 코어의 차이점에 대해 자주 질문을 받습니다. 그래서 저는 이 주제에 대한 지식과 경험을 공유하기 위해 이 블로그를 작성해야겠다고 생각했습니다.
NiZn 페라이트 코어의 기본
먼저 NiZn 페라이트 코어에 대해 이야기해 보겠습니다. 이 코어는 니켈, 아연, 산화철의 조합으로 만들어집니다. 그들은 오랫동안 사용되어 왔으며 다양한 전자 응용 분야에 널리 사용되었습니다. NiZn 페라이트 코어의 주요 특징 중 하나는 높은 저항력입니다. 이러한 높은 저항률은 특히 고주파수에서 와전류 손실이 낮다는 것을 의미합니다. 따라서 고주파 신호가 포함된 프로젝트를 진행하는 경우 NiZn 페라이트 코어가 탁월한 선택이 될 수 있습니다.
그들은 또한 좋은 온도 안정성을 가지고 있습니다. 이는 온도 변화에 따라 자기 특성이 크게 변하지 않음을 의미합니다. 더운 여름날이든 추운 겨울 밤이든 NiZn 페라이트 코어는 꽤 일관되게 성능을 유지합니다.

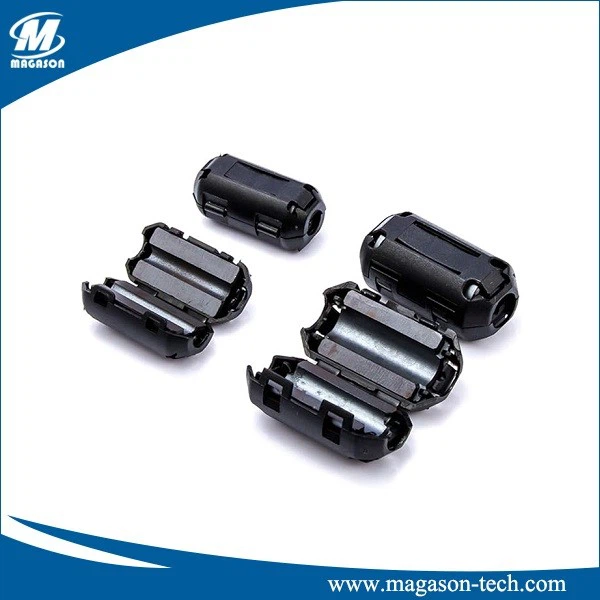

NiZn 페라이트 코어는 다양한 애플리케이션에 맞게 다양한 모양과 크기로 제공됩니다. 예를 들어 다음을 찾을 수 있습니다.안테나 케이블의 페라이트 코어이는 안테나 케이블에 사용하도록 특별히 설계되었습니다. 이러한 코어는 케이블의 전자파 간섭(EMI)과 무선 주파수 간섭(RFI)을 줄여 보다 깨끗한 신호 전송을 보장합니다.
또 다른 일반적인 유형은페라이트 비드 클램프. 설치가 쉽습니다. 케이블에 고정하기만 하면 즉시 작동하여 원치 않는 고주파 소음을 억제합니다. 그리고 거기에는RFI EMI 케이블 클립 코어, 이는 케이블의 간섭을 줄이는 것과 동일한 목적으로 사용됩니다.
나노결정 코어에 대한 정보
이제 나노결정질 코어로 넘어가겠습니다. 나노결정질 코어는 비교적 새로운 기술입니다. 이 제품은 나노 크기의 결정 구조를 가진 특수 합금으로 만들어졌습니다. 이 코어는 매우 높은 투자율을 가지고 있습니다. 투자율은 물질이 얼마나 쉽게 자화될 수 있는지를 나타내는 척도입니다. 투자율이 높은 나노결정 코어는 작은 부피에 많은 양의 자기 에너지를 저장할 수 있습니다.
이러한 높은 투자율은 나노결정질 코어가 매우 낮은 자기장에서도 작동할 수 있음을 의미합니다. 자기장의 작은 변화에 매우 민감하므로 전류 센서 및 고정밀 변압기와 같은 응용 분야에 이상적입니다.
나노결정질 코어의 단점 중 하나는 NiZn 페라이트 코어에 비해 저항률이 낮다는 것입니다. 이는 특히 고주파수에서 와전류 손실이 발생하기 쉽다는 것을 의미합니다. 따라서 애플리케이션에 고주파 신호가 포함된 경우 나노결정질 코어를 사용할 때 발열 및 효율성과 관련된 몇 가지 문제가 발생할 수 있습니다.
성능 차이
성능과 관련하여 두 가지 유형의 코어 간의 차이는 상당히 중요합니다.
주파수 응답
NiZn 페라이트 코어는 뛰어난 고주파 성능으로 유명합니다. 그들은 몇 킬로헤르츠에서 몇 기가헤르츠에 이르는 주파수에서 잘 작동할 수 있습니다. 따라서 무선 주파수(RF) 회로, 무선 통신 장치 및 고속 데이터 전송 케이블과 같은 응용 분야에 적합합니다.
반면, 나노결정질 코어는 저주파에서 중주파 애플리케이션에 더 적합합니다. 와전류 손실로 인해 고주파수에서 성능이 저하되기 시작합니다. 일반적으로 전원 공급 장치 및 일부 유형의 변압기와 같이 주파수가 수 헤르츠에서 수백 킬로헤르츠 범위에 있는 응용 분야에 사용됩니다.
포화 자속 밀도
포화 자속 밀도는 코어가 보유할 수 있는 자속의 최대량입니다. NiZn 페라이트 코어는 포화 자속 밀도가 상대적으로 낮습니다. 이는 포화 없이는 매우 높은 자기장을 처리할 수 없음을 의미합니다. 코어가 포화되면 자기 에너지를 효율적으로 저장하고 전달하는 능력이 상실됩니다.
반면에 나노결정질 코어는 훨씬 더 높은 포화 자속 밀도를 갖습니다. 쉽게 포화되지 않고 큰 자기장을 처리할 수 있습니다. 따라서 고전력 변압기 및 인덕터와 같이 고전력 처리가 필요한 응용 분야에 더 나은 선택이 됩니다.
온도 안정성
앞서 언급했듯이 NiZn 페라이트 코어는 온도 안정성이 좋습니다. 이들의 자기 특성은 넓은 온도 범위에서 거의 변하지 않습니다. 이는 자동차 전자 장치 및 산업 제어 시스템과 같이 작동 온도가 크게 달라질 수 있는 응용 분야에서 큰 이점입니다.
그러나 나노결정질 코어는 온도 변화에 더 민감합니다. 자기 특성은 온도에 따라 더 빠르게 변할 수 있으며, 이로 인해 일관된 성능을 유지하기 위해 일부 애플리케이션에서는 추가 온도 보상 회로가 필요할 수 있습니다.
비용 및 가용성
애플리케이션에 맞는 코어를 선택할 때 비용은 항상 중요한 요소입니다. NiZn 페라이트 코어는 일반적으로 나노결정질 코어보다 가격이 더 저렴합니다. NiZn 페라이트 코어의 제조 공정은 잘 확립되어 있고 상대적으로 단순하므로 생산 비용이 절감됩니다. 이로 인해 대량 생산되는 많은 전자 제품에 대한 비용 효과적인 선택이 됩니다.
가용성 측면에서 NiZn 페라이트 코어도 더 광범위하게 사용 가능합니다. 시장에는 많은 공급업체가 있으며 특정 요구 사항을 충족하는 다양한 모양과 크기를 쉽게 찾을 수 있습니다.
새로운 기술인 나노결정질 코어는 생산 비용이 더 비쌉니다. 제조 공정은 더욱 복잡하며 특수 장비가 필요합니다. 이로 인해 가격이 조금 더 비싸지고 NiZn 페라이트 코어만큼 쉽게 사용 가능하지 않을 수 있습니다.
어느 것을 선택해야 합니까?
그렇다면 귀하의 애플리케이션에 어떤 유형의 코어를 선택해야 할까요? 글쎄, 그것은 몇 가지 요인에 달려 있습니다.
RF 회로나 무선 장치와 같은 고주파 애플리케이션을 작업하는 경우 NiZn 페라이트 코어가 최선의 선택일 것입니다. 높은 저항률과 우수한 고주파 성능을 통해 장치가 큰 간섭 없이 효율적으로 작동할 수 있습니다.
반면, 전류 센서나 고정밀 변압기 등 고전력 처리와 높은 투자율이 필요한 저주파~중주파 애플리케이션에 코어가 필요한 경우 나노결정질 코어가 더 적합할 수 있습니다.
연결하자
이 블로그를 통해 NiZn 페라이트 코어와 나노결정질 코어의 차이점을 더 잘 이해할 수 있었기를 바랍니다. 귀하의 프로젝트를 위해 NiZn 페라이트 코어 구매에 관심이 있으신 경우, 연락을 드리고 싶습니다. 당신이 필요 여부안테나 케이블의 페라이트 코어,페라이트 비드 클램프, 또는RFI EMI 케이블 클립 코어, 나는 경쟁력 있는 가격으로 고품질의 제품을 제공할 수 있습니다. 연락주시면 귀하의 특정 요구 사항과 귀하의 프로젝트에 대해 제가 어떻게 도움을 드릴 수 있는지 논의해 드릴 수 있습니다.
참고자료
- "자성재료 핸드북"
- "자성재료와 그 응용"
- NiZn 페라이트 코어 및 나노결정질 코어에 대한 업계 백서.
