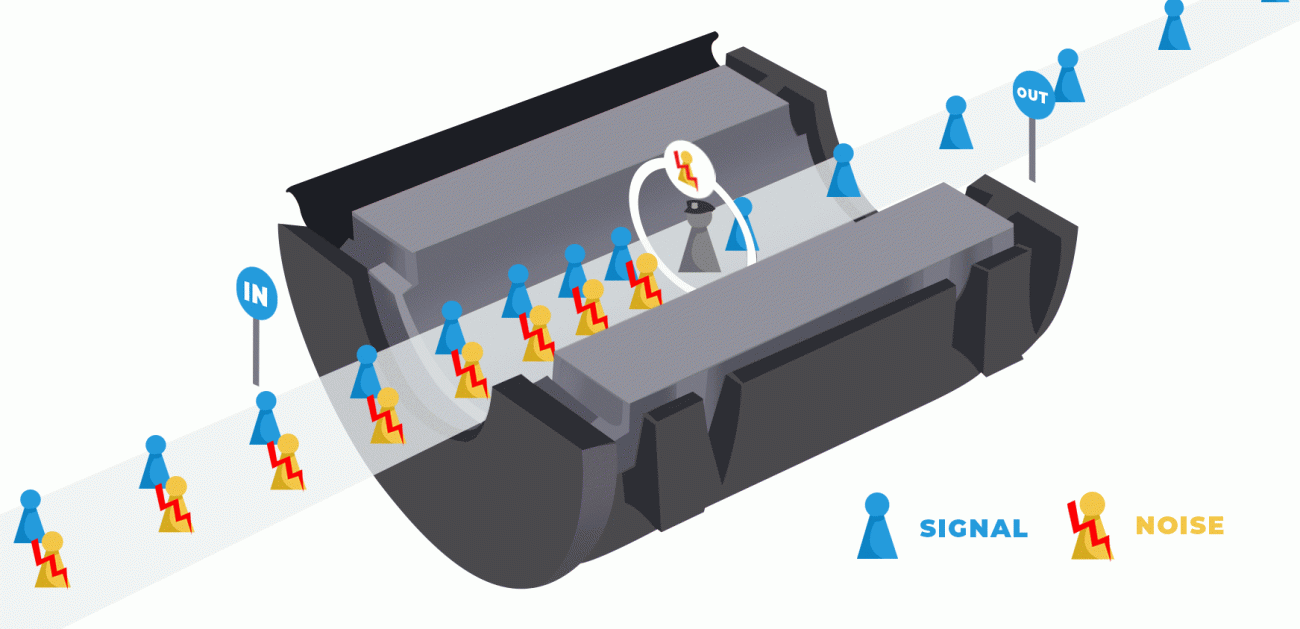

널리 사용되는 패시브 EMI 필터는 페라이트 초크이며, 이는 저역 통과 필터링을위한 커패시턴스를 갖는 인덕터 역할을합니다. 페라이트 클램프, 페라이트 칼라, EMI 필터 비드 또는 페라이트 링 필터로도 알려진 페라이트 초크는 고주파 신호를 약화시키는 데 도움이되며 일반적으로 랩톱과 같은 장치의 전력선 주위에 설치됩니다.
페라이트는 전원 공급 장치를 감싸면 전력을 통과하는 신호에 유도성 저항을 제공하는 자기 물질입니다. 이 유형의 EMI 필터는 부하 전류 및 전압 강하의 변화에 따라 저항이 다르며 비선형 특성을 나타냅니다. 또한, 페라이트 초크의 성능은 전류 및 온도의 변동에 의해 영향을받을 수 있습니다.

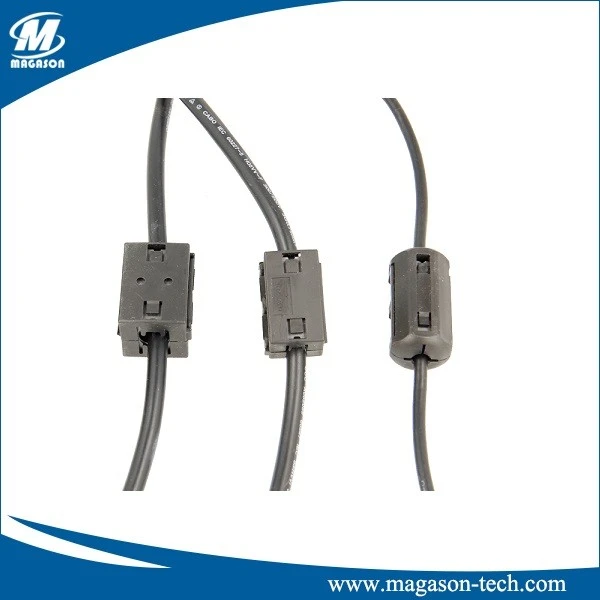

페라이트 초크를 설치하려면 장비에 연결된 와이어 주위에 배치해야합니다. 페라이트 초크 크기와 유형의 선택은 헤드폰 케이블의 경우 3mm에서 12- 게이지의 경우 13mm에서 120- 볼트 전원 코드 범위의 와이어 직경에 따라 다릅니다. 최상의 결과를 얻으려면 페라이트 초크는 장치에 가깝게 배치 될 때보다 효과적으로 수행되므로 장치 연결에서 약 5cm를 배치해야합니다.
장치에 가까울 때 더 효과적으로 수행되므로 페라이트 초크를 장치 연결에서 약 5cm 정도 배치하십시오.
AC 전원 라인에서 EMI를 줄이는 데 도움이됩니다. USB, Firewire, Phone, 전원 코드, 동축, 오디오, 비디오 케이블 등의 노이즈 절단에 적합합니다.이 페라이트 비드는 다양한 데이터 케이블, USB 케이블, 전화선, 네트워크 라인, 외부 전자기 간섭을 보호하는 데 널리 사용될 수 있습니다. 이중 스냅 클립으로 쉽게 설치할 수 있습니다. 전자기 간섭을 줄이고 신호 무결성을 향상시킵니다.

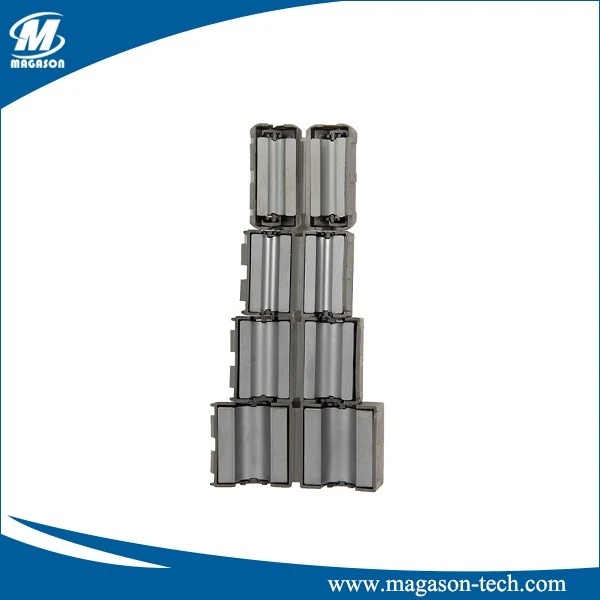

| 치수 (mm) |
무게 (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||
특징 및 이점
- ROHS 불만
- 탁월한 성능으로 핵심을 작고 가벼워지게 만듭니다
- 크기를 제공하는 넓은 범위
- 높은 신뢰성과 엄격한 공차 제어
응용efication :
- 데이터 케이블, USB 케이블, 전화선, 네트워크 라인, 외부 전자기 간섭을 보호합니다.
