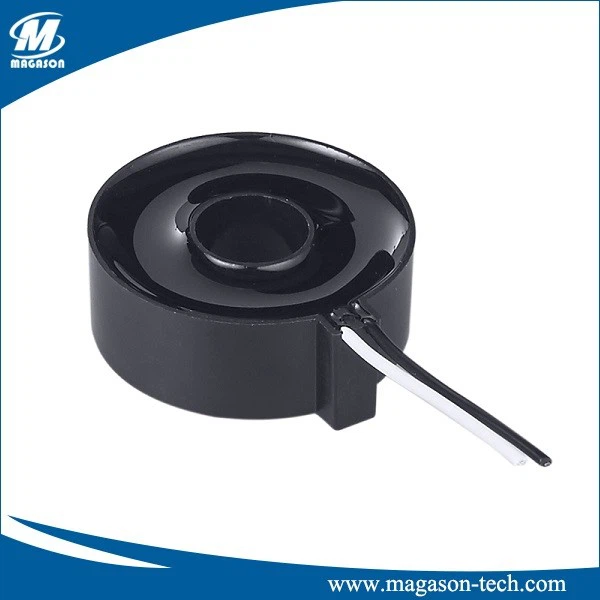

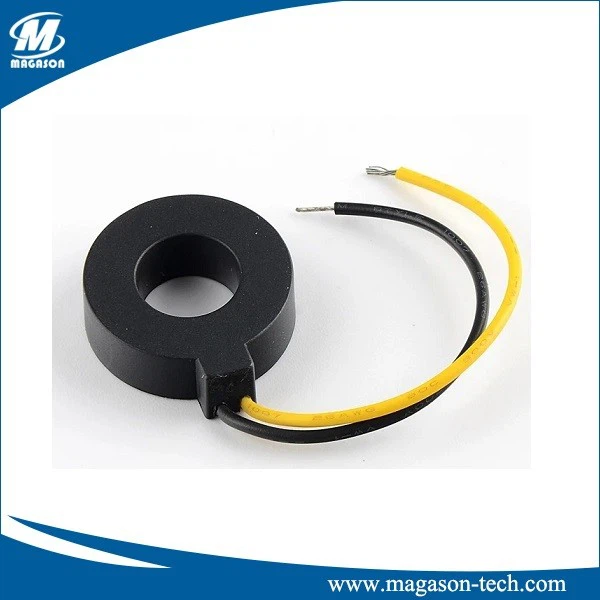

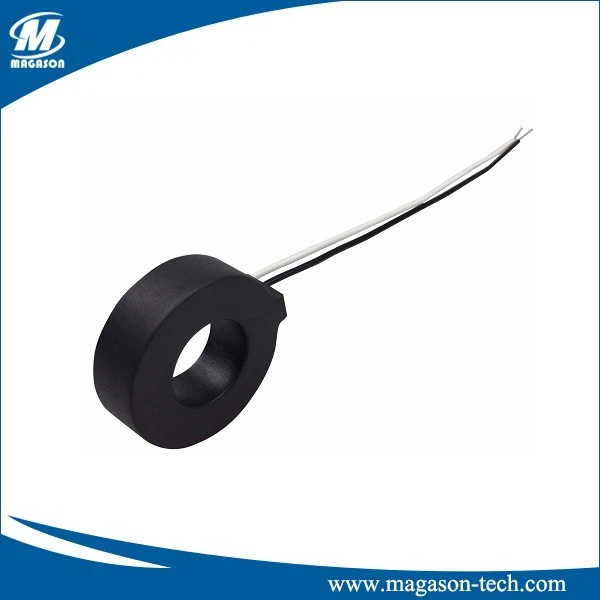

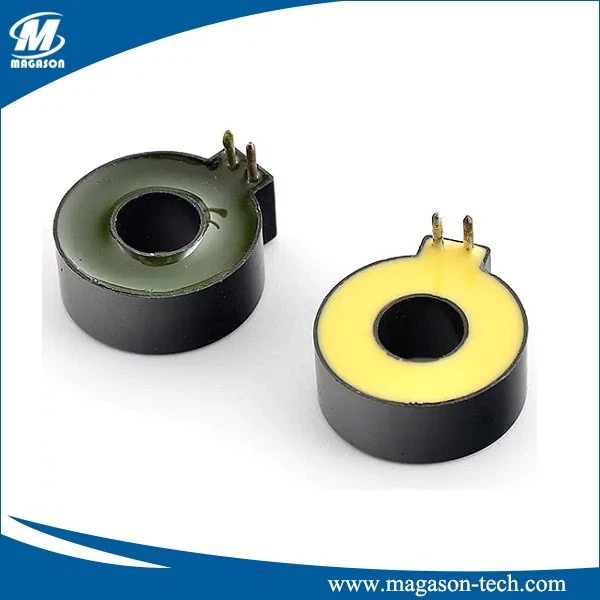

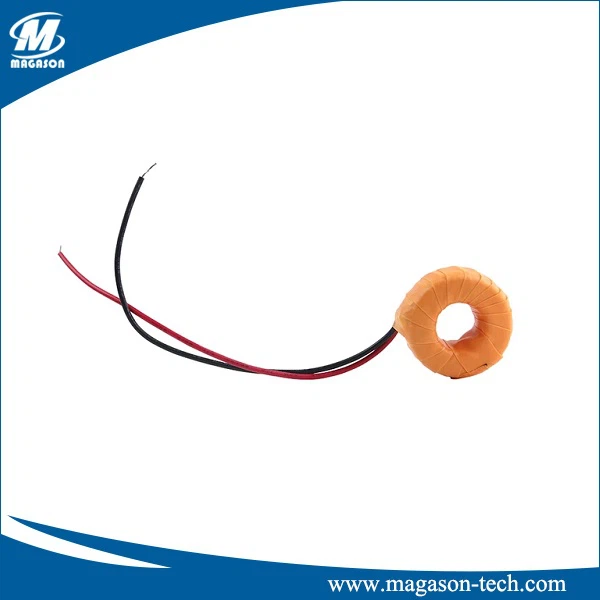

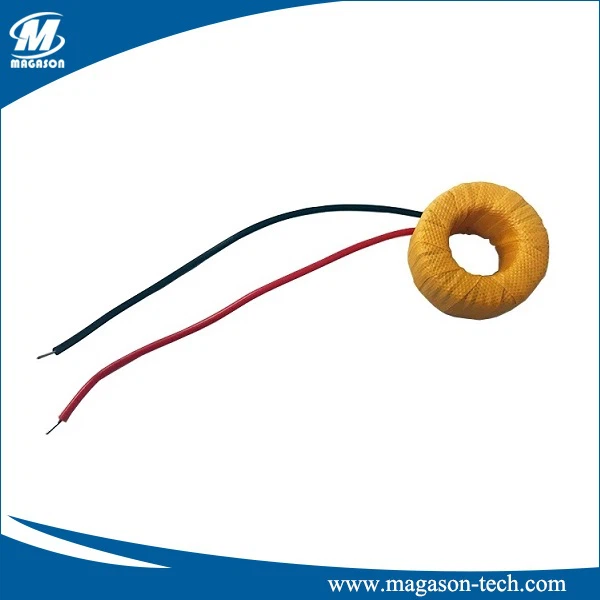

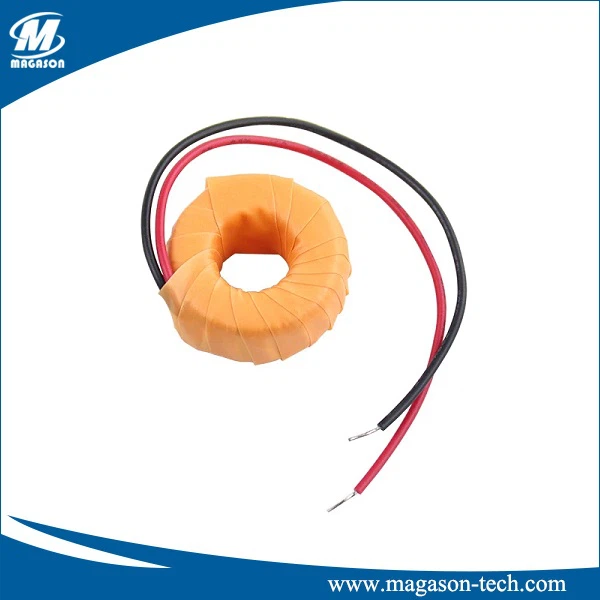

ZCT 전류 변압기는 소형 몰드형, 제로 위상 전류 변압기입니다. 이 모듈은 감전 방지의 감도, 소형화 및 무게를 개선하도록 설계되었습니다. 적층 철심이 있으며 RoHS를 준수합니다. ZCT 전류 변압기의 일반적인 응용 분야로는 접지 누설 차단기, 단락 릴레이 및 접지 고장 회로 차단기의 감전 방지가 있습니다.
ZCT 전류 변압기는 누설 전류 또는 고장 전류가 발생할 경우 제로 위상 시퀀스를 만들기 위해 라인 및 접지된 중성선을 CT 개구부로 통과시키는 차동 센서입니다. 따라서 감도 전류가 1차 전류와 구별되므로 제로 위상 전류라고 합니다. Magason CT의 귀중한 장점은 헤어핀 테스트 환경에서 거의 제로 부하 이동과 함께 매우 낮은 전류를 감지할 수 있는 최소한의 노이즈입니다. 즉, 매우 최소한의 전류 흐름을 읽는 기능인 CT 판독 감도가 거의 영향을 받지 않습니다. 따라서 접지 고장 회로 차단기, 정격 감도가 5mA 또는 6mA 미만인 기기 누설 회로 차단기 및 정격 감도 전류가 15mA 또는 30mA인 접지 누설 회로 차단기에 사용됩니다.
| 부품 번호 | 정격 1차 전류(A) | 회전 | 직류전하(Ω) | 최대 Vmax | 빈도 |
| 일반용 수직 PCB 전류 변압기 | |||||
| 401-1000 제로트랜스포머 | 10 | 1000:1 | 4.9 | 1.5 | 20-1kHz |
| 410-1000 제로트랜스포머 | 20 | 1000:1 | 41 | 2.1 | 20-1kHz |
| 420-1000 제로트랜스포머 | 50 | 1000:1 | 22 | 3.8 | 20-1kHz |
| 448-2000 제로트랜스포머 | 50 | 2000:1 | 106 | 10.2 | 20-1kHz |
| 449-1000 제로트랜스포머 | 50 | 1000:1 | 35 | 6.8 | 20-1kHz |
| 449-2000 제로트랜스포머 | 75 | 2000:1 | 83 | 12.8 | 20-1kHz |
| 450-1000 제로트랜스포머 | 100 | 1000:1 | 21 | 10.7 | 20-1kHz |
| 450-2000 제로트랜스포머 | 200 | 2000:1 | 73 | 14.6 | 20-1kHz |
특징
- 높은 감도
- 컴팩트하고 가벼움
- 적층철심
- RoHS 준수
응용 프로그램
- 감전방지
- 접지 누전 차단기
- 단락 릴레이
- 접지 고장 회로 차단기
