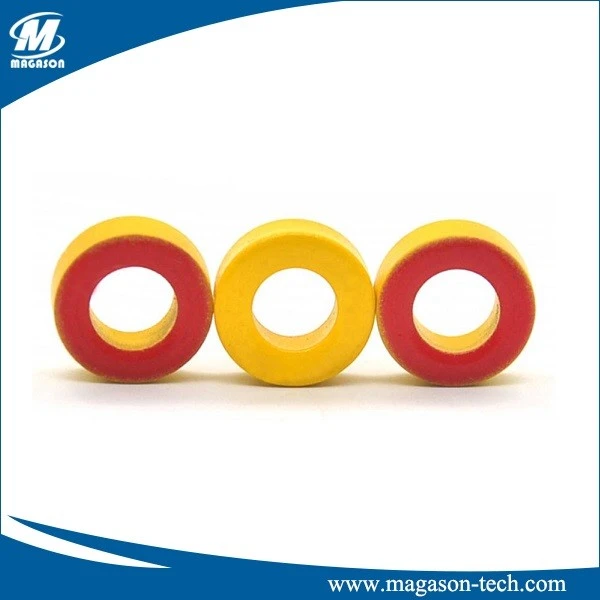

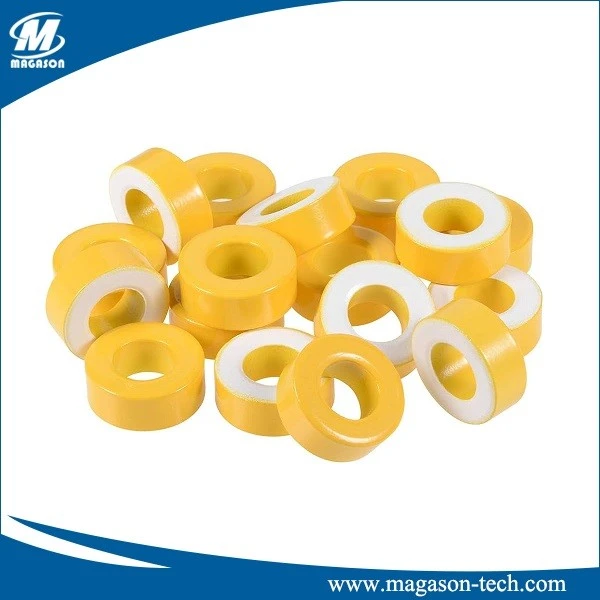

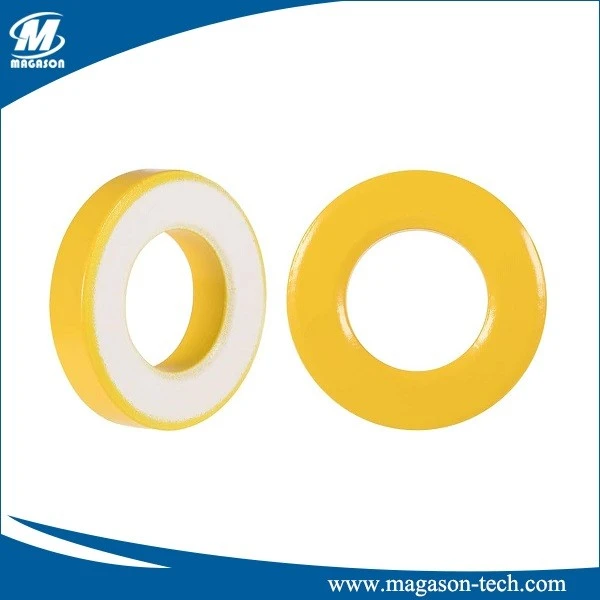

노란색 흰색 토로이드 코어는 전력 변압기, 전류 변환기, 계기용 변압기, 인덕터, 초크, 안정기, 전압 안정기 및 조정기, 용접 변압기, 광대역 변압기, 필터 등에 널리 사용되는 일종의 철분 분말 코어입니다.
노란색 흰색 토로이드 코어 재료는 저항률이 높고, 히스테리시스와 와전류 손실이 낮으며, DC와 AC 조건에서 모두 인덕턴스 안정성이 뛰어납니다. 또한 노란색 흰색 토로이드 코어 재료는 유기 바인더로 압착되지 않으므로 열 노화가 없습니다.
이것은 자석이 아닌 페라이트 링입니다. 자성이 없습니다. 철분 분말 코어는 일반적으로 장소 신호 근처에 보관됩니다. 와류를 분리하고, 투자율이 낮으며, 간섭을 억제하는 특성이 있습니다.
제품 식별:
아니요.케이티 50 - 52 B
a b c d
a: 토로이드 코어
b: 코어 크기(인치)
c: 재료
d: 높이
| 재료 혼합 번호 | 기준 투자율(μe) | (+PPm/도) Perm의 임시 계수 |
DC 바이어스 HDC=50 에르스텟@10kHz를 사용한 투자율 | 색상 코드 | |
| %μ0 | μ 효과적 | ||||
| -1 | 20 | 280 | / | / | 블루/시안 |
| -2 | 10 | 100 | 100 | 10 | 빨간색/회색 |
| -2/93 | 10 | 100 | 100 | 10 | 회색/빨간색 |
| -3 | 35 | 370 | / | / | 회색/시안 |
| -6 | 8.5 | 35 | / | / | 노랑/청록색 |
| -7 | 9.0 | 30 | / | / | 흰색/시안색 |
| -8 | 35 | 300 | 91 | 32 | 노랑/빨강 |
| ... | ... | ||||
노란색 흰색 토로이드 코어 -26 재료: 가장 인기 있는 재료입니다. 광범위한 전력 변환 및 라인 필터 응용 분야에 유용한 비용 효율적인 범용 재료입니다.
특징:
- 가장 낮은 비용.
- 저주파 응용 분야에 적합 (<10OKhz).
- 높은 최대 플럭스 밀도: 15,000 가우스.
- 인덕턴스 허용 오차 ± 10%.
응용 프로그램:
- 에너지 저장 인덕터.
- 저주파 DC 출력 초크.
- 60Hz 차동 모드 EMI 라인 초크.
- 조광기 초크.
- 역률 보정 초크.
- 공진 인덕터.
- 펄스 및 플라이백 변압기.
- 인라인 노이즈 필터. 포화 없이 큰 AC 라인 전류를 견딜 수 있음.
