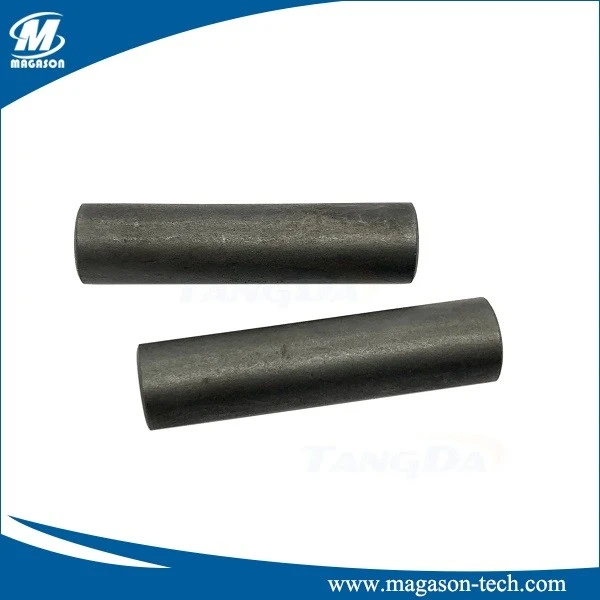

페라이트 막대 막대

페라이트 막대 막대는 고에너지 저장 설계에 광범위하게 사용됩니다. 이러한 막대는 온도 안정성이 필요하거나 큰 DC 바이어스 요구 사항을 수용해야 하는 유도성 구성 요소에도 사용할 수 있습니다.

문의 보내기

다운로드

채팅하기

설명

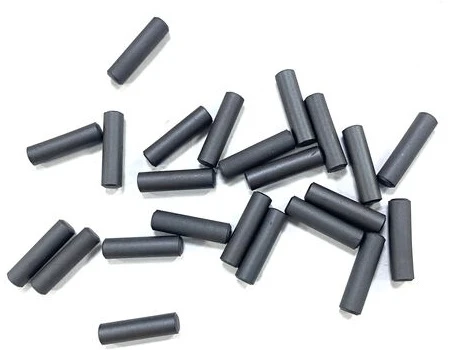

Coil-inductor

일반적으로 페라이트 막대 막대는 두 가지 주요 기능을 위해 솔레노이드 코일의 코어로 사용됩니다. 튜닝: 코어를 움직이면 코일이 필요한 인덕턴스 값(L)으로 조정됩니다. 개방 회로의 장점은 높은 Q와 우수한 온도 안정성입니다. EMI 억제: 코일은 개방 자기 회로로 인해 포화되지 않고 높은 DC 전류를 전달할 수 있습니다. 대부분의 경우 주파수 범위는 재료에 의해 제한되지 않고 코일 커패시턴스에 의해 제한됩니다. 표준 범위의 곡률 및 기계적 허용 오차는 국제 표준 요구 사항을 충족합니다. L 값과 Q 계수는 표준 코일에서 측정됩니다(최대 6mm 외경). 솔레노이드 코일의 경우 개방 회로, 자체 차폐가 없으며 DC로 포화되기 쉽지 않습니다.

Y2555164-01

페라이트 막대 코어는 일반적으로 송신기 안테나의 필요한 주파수에 따라 무선 주파수 태그의 수신기로 사용됩니다. 이 페라이트 막대 안테나는 페라이트 소재의 도움으로 무선파의 자기 구성 요소를 픽업 코일로 향하게 합니다. 페라이트 막대는 다양한 크기로 제공됩니다. 이 페라이트 막대의 인기 있는 응용 분야는 RFID 태그와 라인 필터입니다.

ferrite rod bar 5 Ferrite Rod Bar-10

유형	치수(mm)
유형	A	B
R1.2*5.8	1.2±0.1	5.8±0.2
R2.5*14	2.5±0.1	14.0±0.5
R3.5*17.5	3.5±0.15	17.5±0.5
R4*15	4.0±0.15	15.0±0.5
R4*25	4.0±0.15	25.0±0.8
R5*15	5.0±0.15	15.0±0.15
R6*15	6.0±0.2	15.0±0.5
R8*20	8.0±0.3	20.0±0.5
R15*25	15.0±0.3	25.0±1.0
...		...
