칩 비드는 감쇠와 주파수 범위에 대한 옵션이 제한적입니다. 모든 페라이트 비드는 특정 DC 전류까지 작동할 수 있으며, 그 이상에서는 손상됩니다. 페라이트 비드가 처리할 수 있는 이 전류 값은 열에 의해 크게 영향을 받습니다. 즉, 온도가 증가함에 따라 정격 전류 값이 감소합니다. 2단자 표면 실장 페라이트 칩 비드는 밀집된 설계에 대한 소형이고 비용 효율적인 EMI 필터링 솔루션을 제공하며, 작은 크기 덕분에 번거로운 고주파 장치의 1인치 이내에 배치할 수 있습니다. 이 구조는 유사한 제품보다 임피던스와 주파수 특성이 우수한 견고한 구성 요소를 생산합니다.

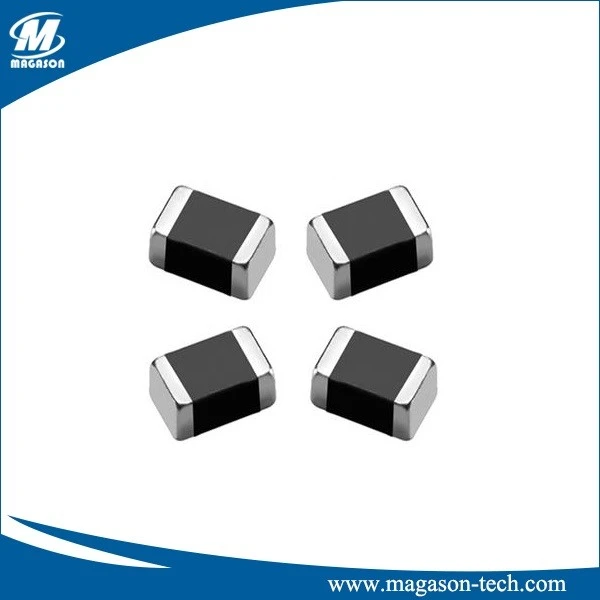

칩 비드는 회로에서 고주파 전자기 간섭(EMI)을 감쇠하는 데 사용됩니다. 저역 통과 필터처럼 작동하여 저주파 신호만 회로를 통과시키고 고주파 노이즈를 제거합니다. 칩 비드는 모바일, 랩톱, TV 튜너 및 게임 시스템과 같은 대부분의 전자 기기에서 간섭을 최소화하고 신호 무결성을 보장하는 데 사용됩니다.
제품 식별:
에르지비(SRGB) 0805 – 101 T
a b c d
a: 시리즈 이름
b: 제품 치수
c: 임피던스(100:10Ω; 101:100Ω; 102:1000Ω)
d: 포장 스타일 (T: 테이핑 B: 벌크)
특징:
- 다층 모노리식 구조는 높은 신뢰성을 제공합니다.
- 흐름 납땜이나 리플로우 납땜 모두에 뛰어난 납땜성과 내열성을 제공합니다.
- 광범위한 주파수 범위에서 상당한 EMI 억제
애플리케이션:
- 컴퓨터 및 주변 장치, DVD, 카메라, OA 기기 등 디지털 장비의 노이즈 억제

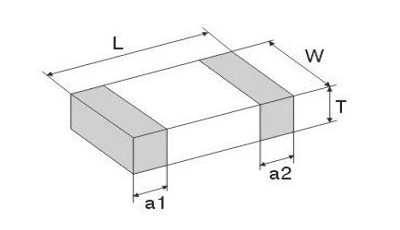

| 유형 | 치수(mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
칩 비드의 매개변수는 주로 다음과 같습니다.
- 초기 자속(U값)
- 퀴리 온도
- 동작 주파수
