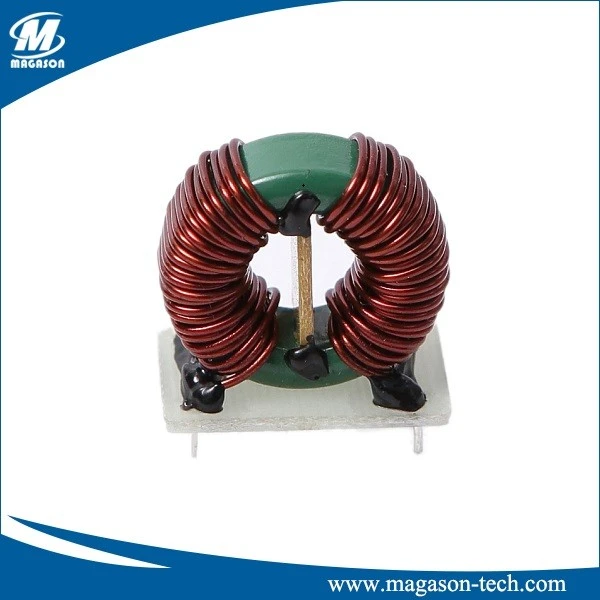

유도 코일은 전기 에너지를 자기 에너지 형태로 저장할 수 있는 수동 전자 부품입니다. 기본적으로 코일로 감긴 도체를 사용하며, 전기가 왼쪽에서 오른쪽으로 코일로 흐르면 시계 방향으로 자기장이 생성됩니다. 인덕터가 코어를 더 많이 돌수록 생성되는 인덕턴스가 커집니다. 인덕터의 단면적을 늘리거나 유도 코일의 코어를 변경하여 더 높은 인덕턴스를 생성할 수도 있습니다.
Magason은 거의 모든 응용 분야에 대해 사실상 모든 크기의 패키지 또는 폼 팩터로 공통 모드 초크를 설계합니다. 유도 코일은 고주파 공통 모드 노이즈를 차단하는 전기 필터로 사용되는 전력 자기 구성 요소로, 차동 신호와 저주파 공통 모드 신호는 통과시킵니다. 유도 코일의 임피던스는 일반적으로 원하는 주파수에서 최소값(옴)으로 지정됩니다.

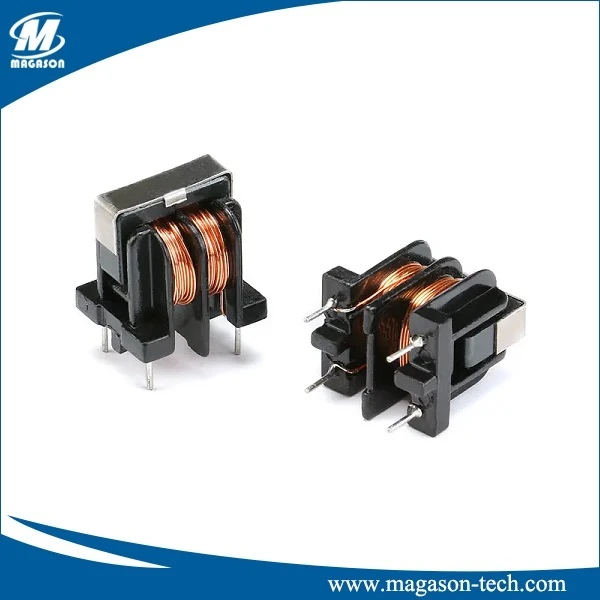

UU 시리즈 인덕터의 경우 적절한 코어 선택은 어느 정도 시행착오입니다. 일반적으로 투자율이 5000 이상인 페라이트 소재가 사용됩니다. 코어는 또한 필요한 와이어 게이지의 턴에 맞을 만큼 커야 합니다. 각 권선은 코어의 다른 면에 단일 층으로 맞아야 하며, 그 사이에 스페이서(일반적으로 3mm)를 놓을 수 있는 충분한 공간이 있어야 합니다.
애플리케이션
TV수상기, 녹음기, 음향주파수장비, 쇼스코프, 복사스코프, 타자기장비, 레크리에이션스코프, 컴퓨터 등.
스위칭 전원 공급 장치의 라인 필터용;
TV, VTR/VCR 및 오디오 장비의 유입/유출 소음을 제거합니다.
OA 장비, 통신 장비 및 기타 전자 장치용.
테스트 장비
기능
1. 동작 주파수 : 50~200KHz
2. 가격이 저렴하고 모든 모델은 주로 전자파 차폐 전력 분야에서 덜 요구되는 분야에 사용됩니다.
3. 작업, 안전 규정 및 기타 요구 사항으로 인해 전원 주파수가 다른 온도 수준으로 변경될 수 있습니다.
4. 대용량 전송 전력
5. 넓은 주파수 범위
6. 안정적인 성능
7. 저온 상승
매개변수
1. 작동 주파수 : 20kHz-500KHz
2. 작동 온도: -40도 ~ +125도
3. 보관온도 : -25도 ~ +85도
4. 보관 습도 : 30~95%
| 부품 번호 |
인덕턴스 L(최소) 엠에스 |
인덕턴스 허용오차 (음) 맥스 |
디씨알 맥스 |
ID.C.D. 맥스 A |
| UU9.8-102Y | 1.0 | 20 | 0.21 | 1.1 |
| UU9.8-222Y | 2.2 | 45 | 0.4 | 0.8 |
| UU9.8-472Y | 4.7 | 100 | 0.95 | 0.5 |
| UU9.8-103Y | 10.0 | 210 | 2 | 0.35 |
| UU9.8-333Y | 33.0 | 710 | 7 | 0.13 |
| UU10.5-601Y | 0.6 | 50 | 0.12 | 2.0 |
| UU10.5-801Y | 0.8 | 50 | 0.2 | 1.5 |
| UU10.5-102Y | 1.0 | 100 | 0.4 | 1.0 |
| UU10.5-202Y | 2.0 | 100 | 0.4 | 1.0 |
| UU10.5-302Y | 3.0 | 60 | 0.5 | 0.9 |
| UU10.5-502Y | 5.0 | 200 | 1.2 | 0.5 |
| UU10.5-752Y | 7.5 | 100 | 2 | 0.4 |
| UU10.5-103Y | 10.0 | 30 | 2.0 | 0.3 |
유도 코일은 공통 모드 초크의 일종으로, 두 개 이상의 데이터 또는 전력선에 공통적인 고주파 노이즈를 차단하는 동시에 원하는 DC 또는 저주파 신호는 통과시키는 전기 필터입니다. 공통 모드(CM) 노이즈 전류는 일반적으로 원치 않는 무선 신호, 차폐되지 않은 전자 장치, 인버터 및 모터와 같은 소스에서 방출됩니다. 필터링되지 않은 이 노이즈는 전자 장치 및 전기 회로에 간섭 문제를 일으킵니다.
UU 인덕터를 선택하는 방법? 아래 정보를 확인하세요.
와이어 직경?
인덕턴스?
회전율은?
와인딩 드로잉?
