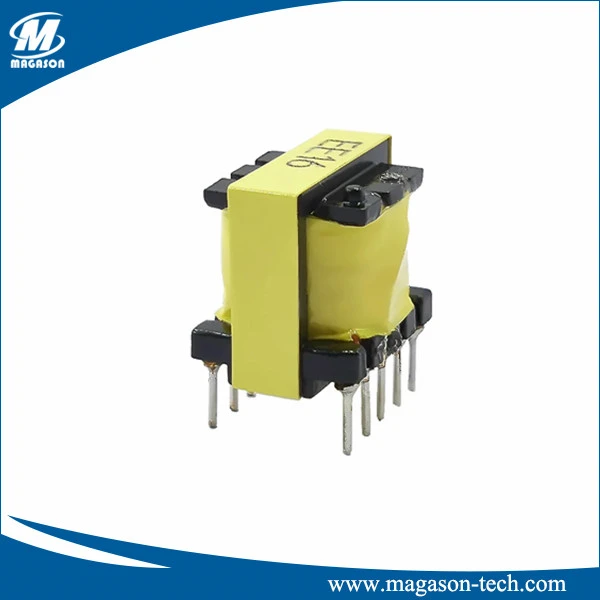

플라이백 변압기

EE-16 시리즈
1. 20KHz~200KHz
2. 220KHz~100KHz
3. 3W~38W
4. -25도 ~105도
5. 절연등급 : B(130도)

문의 보내기

다운로드

채팅하기

설명

SMPS Transformer

플라이백 변압기는 200와트 미만을 요구하는 설계에 사용될 경우 여러 가지 뚜렷한 장점을 제공합니다. 이 변압기는 충전 단계, 방전 단계, 특정 응용 분야에서 방전 후 유휴 상태로 구성된 2단계 또는 3단계 사이클을 반복하여 작동합니다.

플라이백 변압기 EE16 시리즈는 LED 백라이트 회로와 협력하는 데 사용됩니다. 지정된 루프를 통해 PWM 제어 기술로 DC 전압을 필요한 전압으로 변환하여 디밍 회로를 구동하고 LED 백라이트의 밝기를 조정할 수 있습니다. SANHE-16-080는 간단하고 실용적인 회로 원리로 인해 많은 분야에서 널리 사용됩니다.

특징:

주변 온도 50도 이하
1차 반사 전압=90 ~ 120V
유전 강도 3750Vac 이상
크리피지 거리 6mm 이상
구조는 강화된 단열을 위해 CEI950, CEI335, CEI61558에 따릅니다.
2차측은 직렬로 연결될 수 있습니다.
출력 전력은 최대 전류 한계 내에서 2차 조합으로 전달될 수 있습니다.
높은 투과성, 높은 포화 플럭스 밀도 및 낮은 손실을 가지고 있습니다. 특히 약 100도에서 전력 손실이 바닥으로 떨어집니다.
드라이버 변압기, 메인 변압기 및 평활화 선택
일반 용도

용도:

1. 전력변환 변압기 및 초크

2. 펄스 변압기, 구동 변압기, 초크, 인덕터 및 통신 장비용 필터 등.

Application-

애플리케이션

1. TV수신기, 녹음기 주파수 장비, 쇼스코프, 타자기 장비, 통신전원, 미터, 에너지 절약 조명 도구, 모델 큐브 전원.

2. LED 전원공급장치, 휴대전화 충전기, 전원 어댑터, 디지털 카메라, 구동 변압기, PFC 인덕터, 공진 인덕터, 보조 변압기, DC-DC 컨버터, 핸드헬드 스위칭 전원공급장치 충전기 등.

형질

플라이백 변압기는 손실이 적고 효율이 높으며 발열이 적고 소음이 적으며 크기가 작습니다.
다양한 극한 환경에 적응

SMPS

전기적 특성
크기 EE16-2 출력: 5&12V- 플라이백 변압기
부품 번호	출력 전력 최대	와인딩
부품 번호	출력 전력 최대		다리	회전	전압	현재 최대	인덕턴스(±10%)
T74015	12W	프라이	4-6	120	110(보)	0.5 피크	1800uH
		보조	2-1	14	12VDC	0.2광고
		S1	9-10	6	5VDC	1.5애드씨
		S2	8-10	17	15VDC	0.6광고
		S3	7-10	27	24VDC	0.4광고
