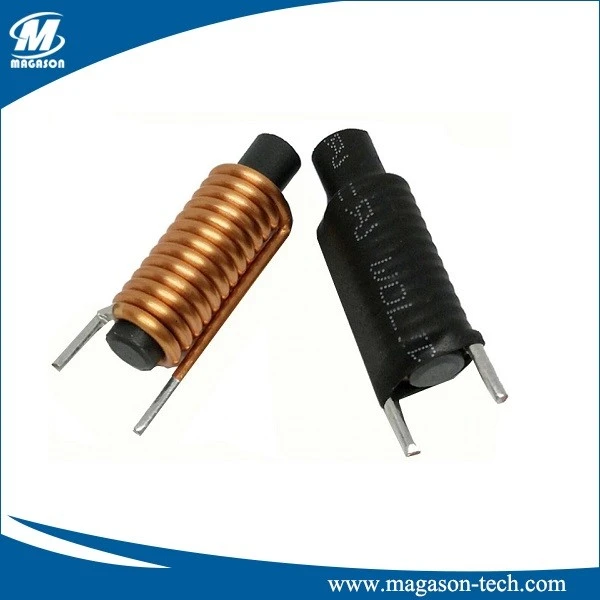

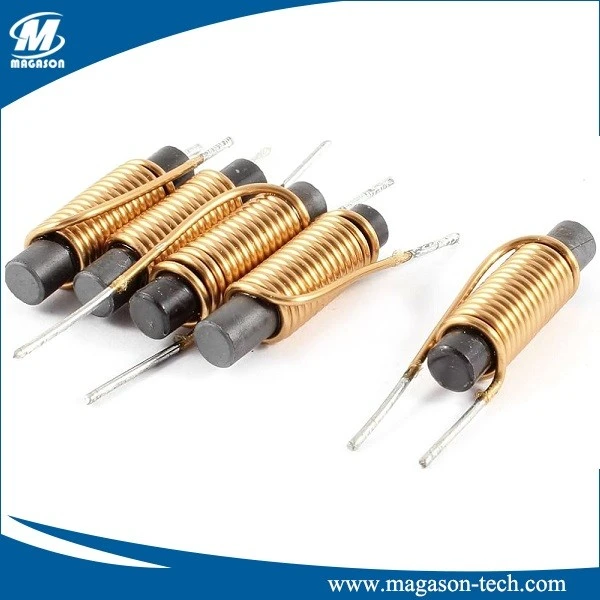

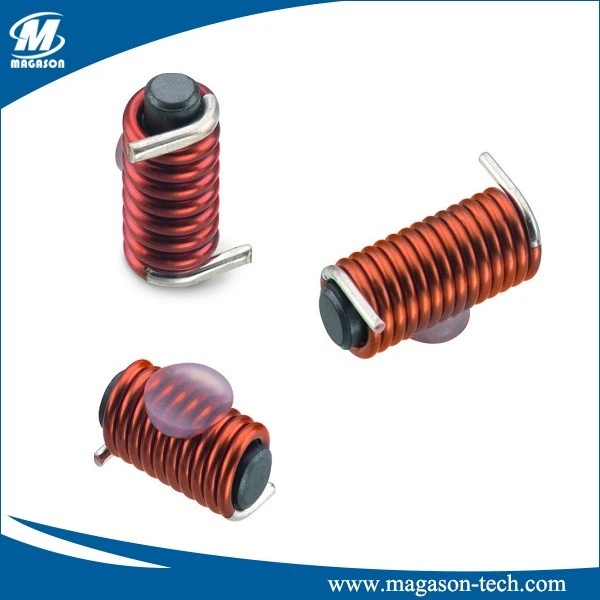

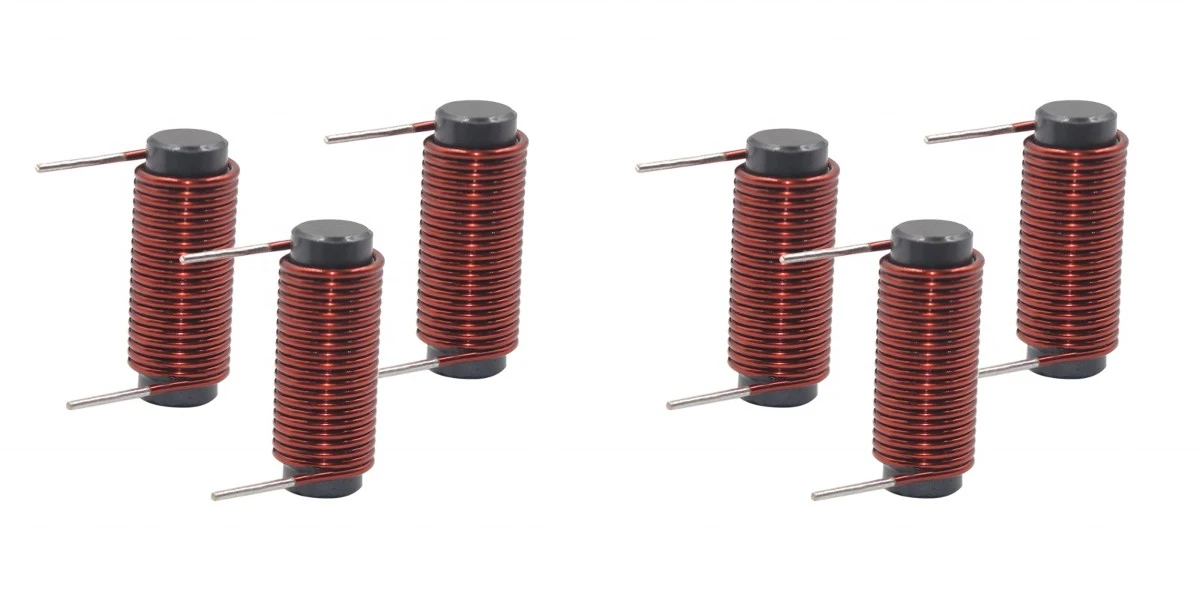

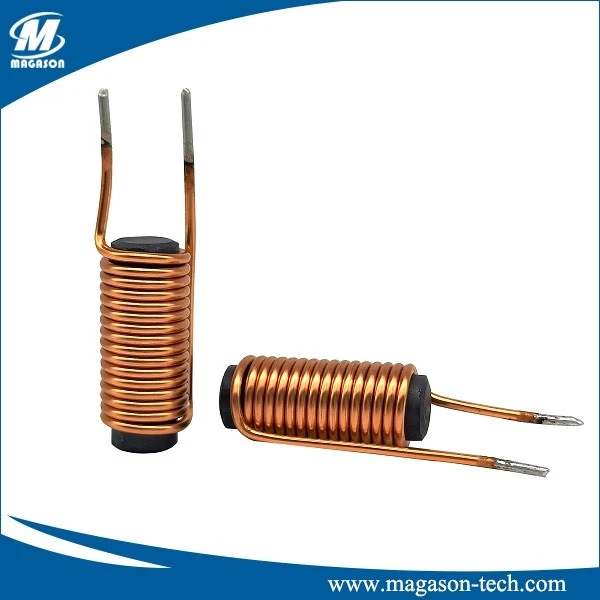

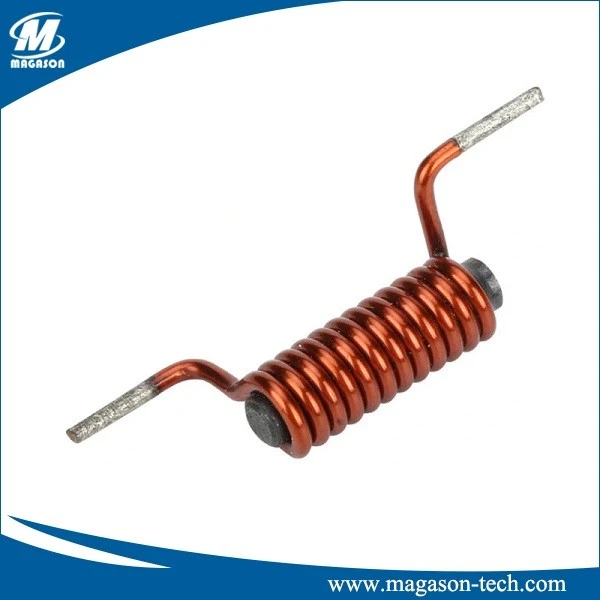

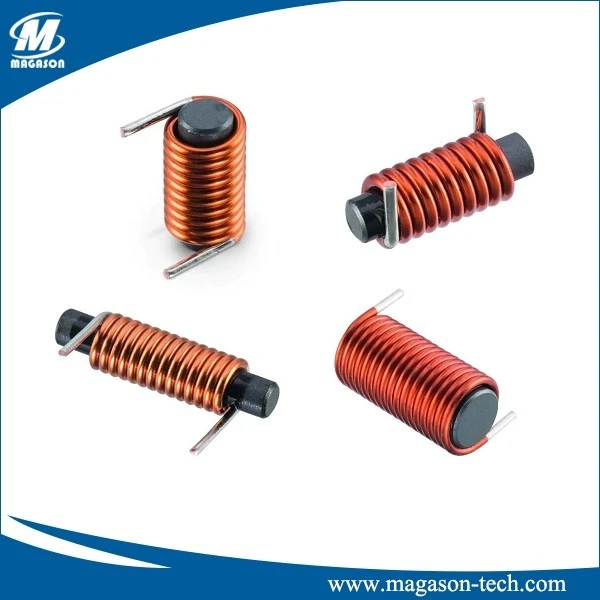

페라이트 코어 코일은 전기 회로에서 직류(DC)와 교류(AC)의 저주파를 통과시키는 동안 고주파를 차단하는 데 사용됩니다. 초크는 일반적으로 자기 코어에 감긴 절연 와이어 코일로 구성되지만, 일부는 와이어에 묶인 도넛 모양의 페라이트 소재 "비드"로 구성됩니다. 초크의 임피던스는 주파수에 따라 증가합니다. 낮은 전기 저항은 전력 손실이 거의 없이 AC와 DC를 모두 통과시키지만, 리액턴스는 통과되는 AC의 양을 제한합니다. 위의 내용은 초크 코일 소개에 대한 것입니다.
페라이트 코어 코일은 강자성 코어가 없기 때문에 수많은 장점이 있습니다. 장점으로는 높은 선형성, 코어 포화 없음, 고주파에서 철 손실 없음이 있습니다. 페라이트 코어 코일은 구성하기 쉽습니다. 전달하는 전류 값에 의존하지 않습니다. 그러나 강자성 코어가 없으면 LI 제품이 제한됩니다. 따라서 일반 전자 제품, 컴퓨터 장치, 통신에 사용되는 장비 및 기타 소비재와 같은 저전력 장치에 적용하는 데 더 적합합니다. 페라이트 코어 코일은 크기가 크고 계수가 낮습니다. 높은 인덕턴스 값 인덕터는 불가능합니다.
|
부분 숫자 |
L u H |
시험 빈도 메가헤르츠 |
디씨알 mΩ 맥스 |
아이름스 맥스 A |
이사트 맥스 A |
치수 | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| 로드0312-1R8M | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| 로드0320-4R7M | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| 막대{0}}}R0M | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| 막대{0}}}R0M | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| 로드0420-1R8M | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| 로드0425-4R7M | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| 막대{0}}}R0M | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| 막대{0}}}R0M | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| 막대0425-120M | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
특징:
·소형 사이즈입니다.
·철손이 낮습니다.
·높은 동작 빈도
·높은 전류 용량
·낮은 코어 포화도
·수직 장착
·작동 온도: .30~+80도
일반적인 응용 분야:
·DC 모터의 억제.
·스위치 모드 전원 공급 장치/UPS 억제.
·고성능 간섭 억제 필터 탑재
·자동차 산업.
·벅 컨버터, LCD, 노트북 컴퓨터, 핸드헬드 노트북.
·디지털 제품, 네트워크 커뮤니케이션 등
애플리케이션:
벅 컨버터, LCD, 노트북 컴퓨터, 핸드헬드 노트북, 디지털 제품,
네트워크 통신 등
