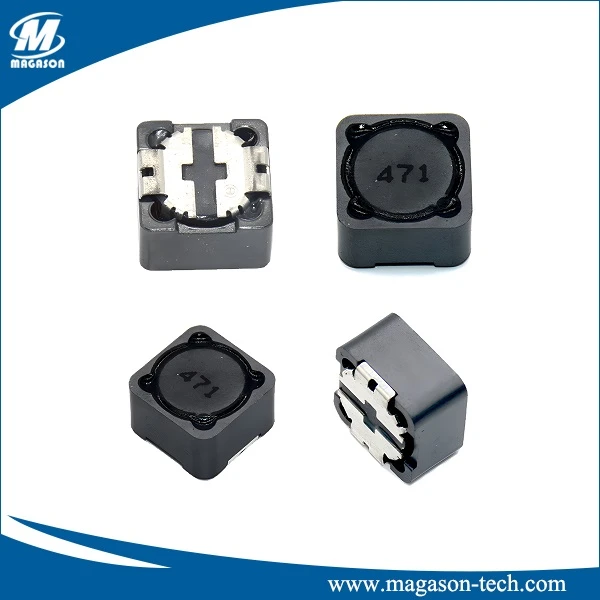

SMD 파워 인덕터는 전원 공급 장치에서 전력 변환기에 이르기까지 다양한 응용 분야에서 사용됩니다. 관통형 설계에 비해 크기가 작고, 구성 요소 밀도(단위 면적당 구성 요소)가 더 높고 구성 요소당 연결 수가 더 많습니다. 초기 비용이 낮고 생산을 위한 설정 시간이 덜 필요합니다. 또한 더 간단하고 빠른 자동화된 조립이 가능합니다.
SMD 파워 인덕터의 "SMD"는 표면 실장 장치(Surface Mount Device)의 약자로, 인쇄 회로 기판(PCB)에서 표면 실장 기술(SMT) 조립을 위해 설계되었음을 나타냅니다. 이를 통해 자동화 및 대량 생산 프로세스가 가능해져 대량 생산에 적합합니다.

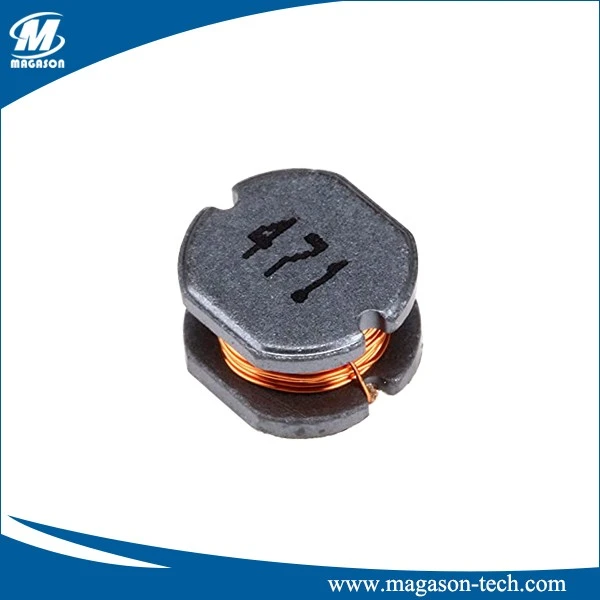

전원 공급 장치에서 전원 변환기에 이르기까지 다양한 응용 분야를 위한 SMD 전원 인덕터. 코어 유형에는 페라이트와 압착 철분 분말이 있으며 토폴로지는 다음과 같습니다. 비차폐, 차폐, 압착 철분 분말, 페라이트 코팅 및 와이어와운드 칩 인덕터.
장점
1. 다중 보호 포장으로 운송 중 제품의 안전을 보장합니다.
2. 완전한 제품 범위, 맞춤형 디자인이 가능합니다.
3. 통일된 거버넌스 세트로 조립된 차폐형 인덕터는 안정적인 전기적 성능을 제공합니다.
4. 납이 없는 제품, RoHS 및 REACH 준수.
특징
- 고전력, 고포화 전류, 낮은 임피던스;
- 표면 실장에 적합함
- 높은 내열성과 뛰어난 납땜성;
- 높은 전류 정격을 갖춘 표면 실장 인덕터입니다.
애플리케이션
- 비디오 녹화기, LCD 모니터, 노트북, 통신, 장비, 사무 자동화 및 기타 전자 장비용 전원 초크입니다.
- 디지털 카메라, 노트북, PC, TV, DC-DC 컨버터 등에 이상적으로 사용됩니다.

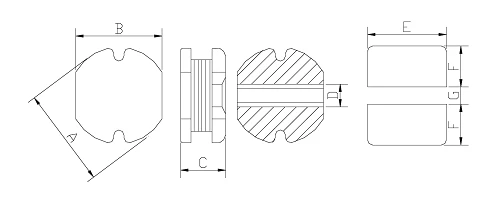

| 시리즈 | 치수(mm) | ||||||
| A | B | C | D | E 참조 | F 참조 | G 참조 | |
| CD31 시리즈 | 3.5±0.3 | 3.0±0.3 | 1.6±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD32 | 3.5±0.3 | 3.0±0.3 | 2.1±0.3 | 1.0 | 3.2 | 1.3 | 1.0 |
| CD42 시리즈 | 4.5±0.3 | 4.0±0.3 | 2.1±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD43 시리즈 | 4.5±0.3 | 4.0±0.3 | 3.2±0.3 | 1.2 | 4.5 | 1.8 | 1.5 |
| CD53 시리즈 | 5.8±0.3 | 5.2±0.3 | 3.0±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD54 시리즈 | 5.8±0.3 | 5.2±0.3 | 4.5±0.3 | 1.3 | 5.5 | 2.2 | 1.7 |
| CD73 | 7.8±0.3 | 7.0±0.3 | 3.5±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD75 시리즈 | 7.8±0.3 | 7.0±0.3 | 5.0±0.3 | 2.1 | 7.5 | 3.0 | 2.0 |
| CD105 시리즈 | 10.0±0.3 | 9.0±0.3 | 5.4±0.3 | 2.1 | 9.4 | 3.75 | 2.5 |
- 인덕턴스 측정 조건은 1KHz/0.25V, 10KHz/0.25V(SP31), 100KHz, 0.1V(SPQ)입니다.
- 502BC 옴미터로 25도에서 측정한 DC 저항입니다.
- 포화 전류: 인덕턴스가 초기 값의 20% 감소할 때의 DC 전류의 실제 값입니다.
- 온도상승 전류 : 코어 표면 온도 상승이 T40도(Ta=25도)일 때의 실제 DC 전류 값입니다.
