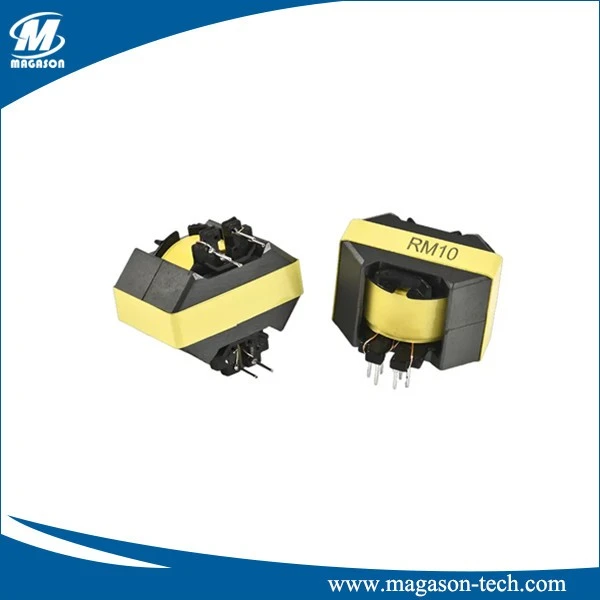

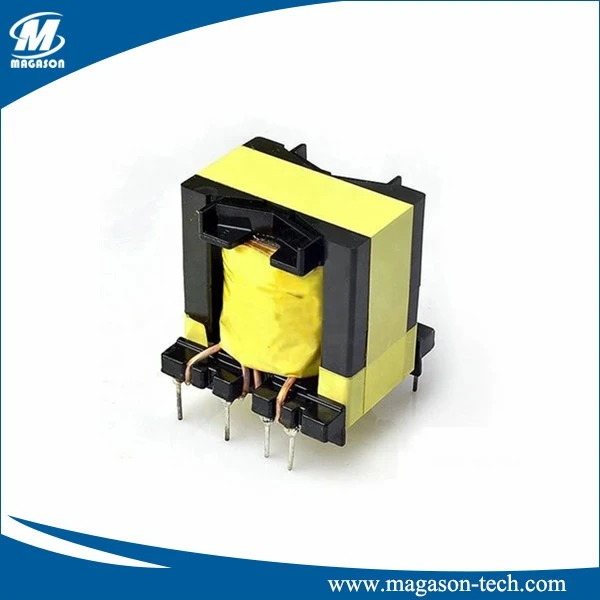

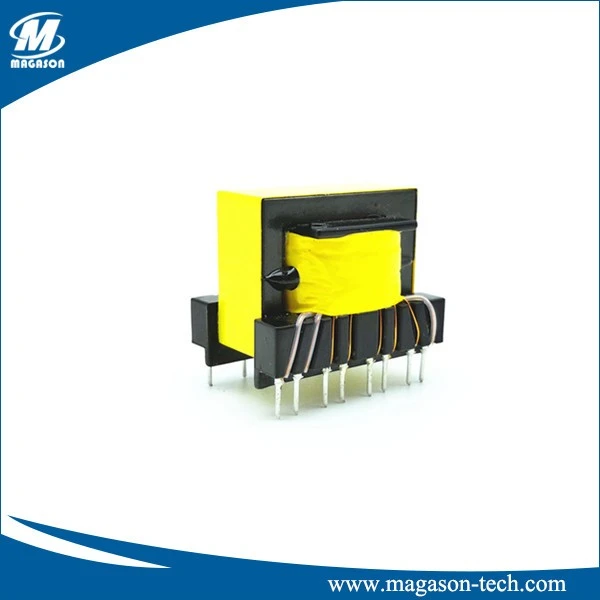

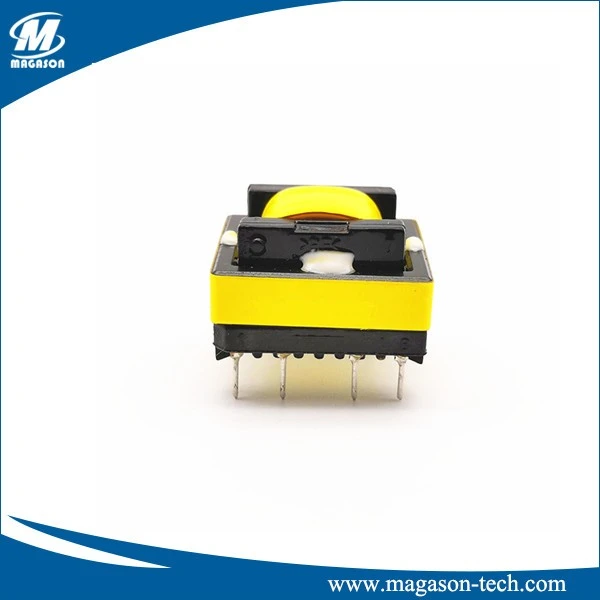

펄스 변압기(고주파 변압기)는 두 권선 사이와 연결된 부하 사이에서 전압 펄스 전송을 위해 설계 및 최적화된 변압기의 한 종류입니다. 이러한 유형의 변압기는 전력이 낮은 제어 회로에서 신호를 전송하는 데 사용되며 고전력 SMPS 내의 필수 구성 요소입니다.
펄스 변압기 설계는 전력 정격, 인덕턴스, 전압 레벨(낮음에서 높음), 작동 주파수, 크기, 임피던스, 대역폭(주파수 응답), 패키징, 권선 커패시턴스 및 기타 매개변수 측면에서 매우 다양합니다. 설계자는 권선 간 결합을 최적화하는 권선 구성을 사용하여 누설 인덕턴스 및 권선 커패시턴스와 같은 기생 요소를 최소화하려고 합니다. 이러한 변압기와 자기 구성 요소는 전원 공급 장치의 핵심 구성 요소 중 하나입니다.
이 펄스 변압기는 펄스 형태로 전류와 전압을 처리하므로 주로 전력 전자 회로 내에서 소스와 부하를 분리하기 위해 절연 변압기처럼 사용됩니다. 이러한 종류의 변압기는 레이더, TV, 디지털 컴퓨터 등에서 사용됩니다. 펄스 변압기의 주요 기능은 다음과 같습니다.
- 전압 펄스 진폭을 변경할 수 있습니다.
- 펄스 극성을 변경할 수 있습니다
- 펄스 증폭기의 여러 단계를 결합할 수 있습니다.
- 절연 변압기처럼 사용됨
펄스 변압기의 장점은 다음과 같습니다.
- 작은 크기
- 높은 절연 전압
- 저렴하다
- 외부 전원 공급이 필요하지 않습니다.
- 고주파로 작동합니다.
- 높은 에너지를 전송할 수 있습니다
- 더 많은 와인딩이 포함되어 있습니다
- 유출류를 방지합니다
- 단열성과 제어력을 제공합니다
전자 사양(예시일 뿐)
| 유형 | 인덕턴스 | 회전 비율 | 디씨알 | 하이팟 |
| (10kHz/0.1 일반) | (Ω 최대) | (제1차 교육) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250VAC |
| EFD15 | 4.0mH±6% | 1:1 | 6.25:6.25 | 1000VDC |

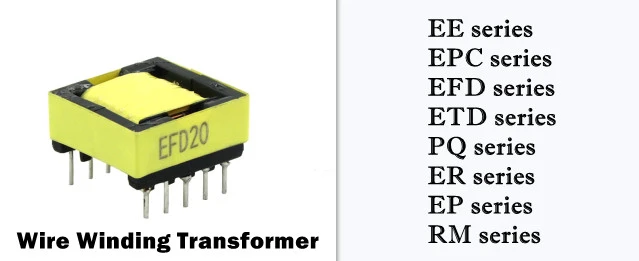

| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000VDC |
메모:
- 위에 나열된 모든 데이터는 참조용일 뿐입니다. Magason은 사전 통지 없이 사양을 변경하거나 수정할 권리가 있습니다.
- 자세한 사양은 요청 시 제공됩니다.
- 맞춤형 사양도 제공 가능하니, 자세한 내용은 Magason에 문의하세요.
특징
낮은 손실, 높은 효율, 낮은 발열, 낮은 소음, 작은 크기
다양한 극한 환경에 적응
응용 프로그램
설계 전력 : 1~10KW

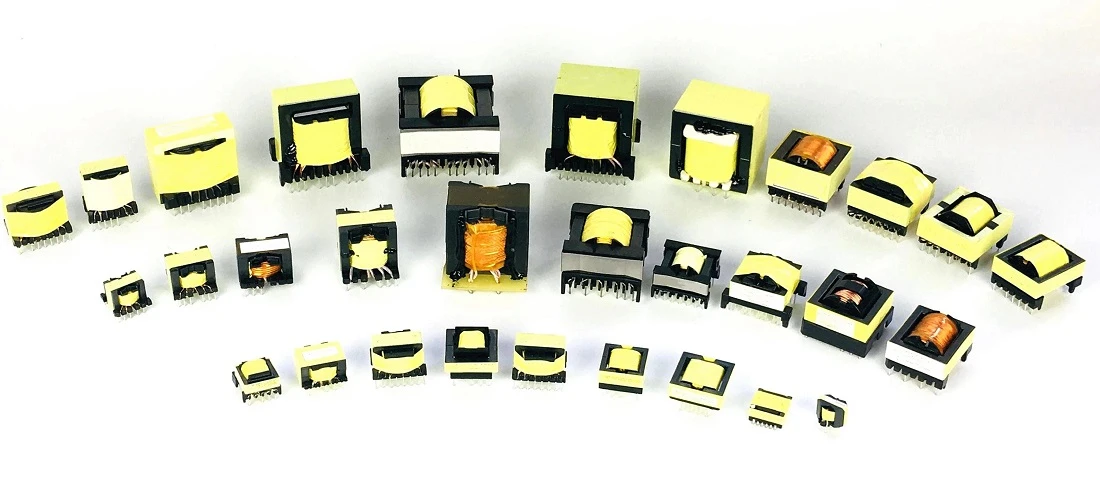

모델: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR 등
동작 주파수 : 10~500KHZ
LED 전원공급장치, 휴대폰 충전기, 전원 어댑터, 디지털 카메라, 드라이브 변압기, PFC
인덕터, 공진 인덕터, 보조 변압기, DC-DC 컨버터, 핸드헬드 스위칭 전원공급장치 충전기 등.
