RM10 Power SMPS 변압기는 전기 전력 분배 시스템에 사용되는 고전압 변압기의 한 유형입니다. 전력망에서 고전압 전기를 가정, 사업장 및 기타 응용 분야에서 사용하기에 적합한 저전압으로 낮추도록 설계되었습니다.

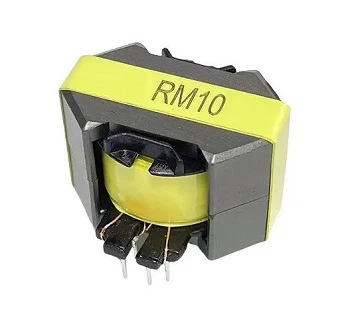

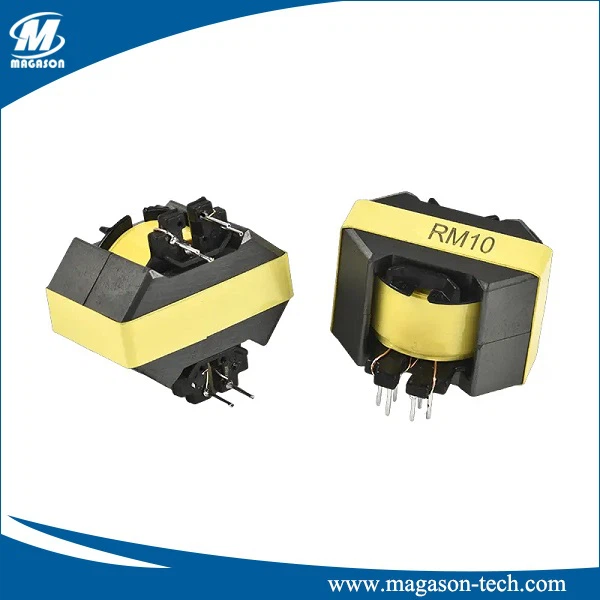

제품 이름: RM10 SMPS 변압기
제품 범위: 변압기, 인덕터, 코일, 보빈, 페라이트 코어.
응용 분야: 스위칭 전원 공급 변압기, 토로이달 인덕터, 초크 코일, 고주파 변압기, 필터.
샘플 시간: 맞춤형 부품의 경우 7-10일, 표준 부품의 경우 3-5일이 소요됩니다.
배송 세부 사항: 항공, 선박 등
장점: 전문 변압기 권선 보빈, 완전한 사양.
특징:
- 가장 적합한 모양으로 설계되어 전력 범위(5W-1KW), 100KHz에 적용되며, 멀티 플러그와 보빈으로 설치 공간을 줄이고 쉽게 연결하여 요청을 충족합니다.
- 드라이버 변압기, 메인 변압기 및 평활 초크용입니다.
- 높은 인덕턴스, 낮은 누설 인덕턴스.
- 원전 간 용량이 낮습니다.
- 소형 사이즈, 표면 장착형, 릴 포장.
- UL, CSA, VDE, BABT 안전 기준을 충족하도록 설계되었습니다.
참고사항: 최대 출력은 130W이며, 이는 순방향 컨버터와 100KHz의 자유 주파수에만 적용됩니다.
| 부품 번호 | 인덕턴스(10kHz/0.1V 일반) | 회전 비율 | 직류전하(Ω) | 하이팟(Pri-Sec) | 개략도 |
| 링깃4 | 45.5mH±35%(3-4) | 1:1(2-3:5-6) | 2.5:2.5(2-3:5-6) | 500VDC | A |
| 링깃5 | 43.5mH±6%(1-3=3-4) | 1:1(1-3:4-2) | 4.6:4.6(1-3:4-2) | 1000VDC |
B |
| 링깃6 | 20mH±6%(2-3 동점 6+5) | 1:1(2-5:6-3) | 4.0:4.0(2-5:6-3) | 850VDC | C |
| 링깃8 | 3.0mH±6%(8-6 동점 5+7) | 5.24:1(8-6:1-12 동점: 5-7) | 1.7:1.7:0.42(8-5:7-6:1-12) | 2500공조 | D |
| 링깃12 | 140uH분(3-1=2-11) | 1:1:2:2(3-1:12-11:5-6:7-8) | 0.012:0.05(3-1=12-11:5-6=7-8) | 500VDC | E |
인덕터 및 변압기용 RM10 페라이트 코어 설계
