전자 장치에서 a페라이트 코어전기 변압기 및 인덕터와 같은 다른 상처 성분의 권선이 형성되는 페라이트로 만든 자기 코어의 한 유형입니다. 낮은 전기 전도도 (에디 전류 방지)와 결합 된 높은 자기 투과성의 특성에 사용됩니다. 또한, 고주파에서의 상대적으로 낮은 손실로 인해, 페라이트는 RF 변압기의 코어 및 AM 무선 수신기 용 페라이트 루프 스틱 안테나와 같은 응용 분야의 RF 변압기 및 인덕터에 광범위하게 사용됩니다.
페라이트는 산소를 갖는 전이 금속의 세라믹 화합물이며, 이는 페리 자성이지만 비전 도성입니다. 변압기 또는 전자기 코어에 사용되는 페라이트는 니켈, 아연 및\/또는 망간 화합물과 결합 된 산화철을 함유한다. 그들은 강압이 낮고 "강한 페라이트"와 구별하기 위해 "부드러운 페라이트"라고 불립니다. 이는 강압이 높고 페라이트 자석을 만드는 데 사용됩니다. 강압이 낮 으면 재료의 자화가 쉽게 방향을 역전 시켜서 에너지가 거의 없음을 의미합니다 (히스테리시스 손실). 동시에, 재료의 높은 저항력은 코어의 에디 전류 인 또 다른 에너지 손실 공급원을 방지합니다. 가장 일반적인 부드러운 페라이트는 다음과 같습니다.
망간-아 제인 페라이트 (mnzn). MNZN은 NIZN보다 투과성이 높고 포화 수준이 높습니다.
니켈-곤란 페라이트 (Nizn). Nizn Ferrites는 MNZN보다 높은 저항성을 나타내므로 1MHz 이상의 주파수에 더 적합합니다.
5MHz 미만의 응용의 경우 MNZN 페라이트가 사용됩니다. 그 이상으로 Nizn은 일반적인 선택입니다. 선택한 임계 값은 70MHz 인 공통 모드 인덕터의 예외입니다.

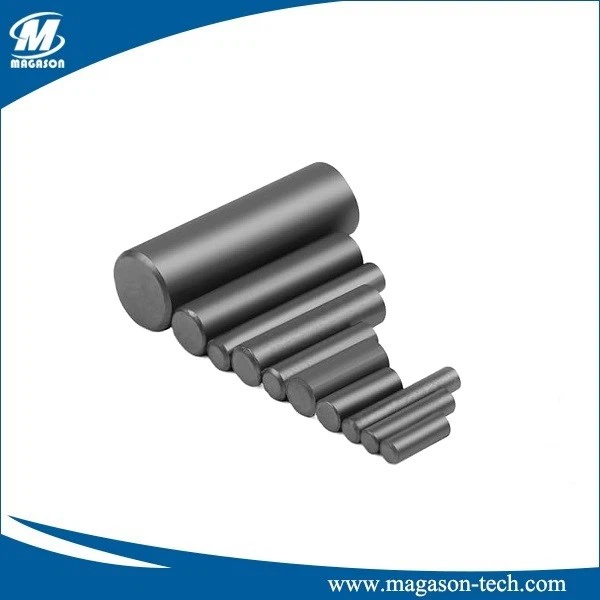

| 유형 | 치수 (mm) | ||
| A | B | ||
| R1.2*5.8 | 1.2±0.1 | 5.8±0.2 | |
|
R2.5*14 |
2.5±0.1 | 14.0±0.5 | |
| R3.5*17.5 | 3.5±0.15 | 17.5±0.5 | |
| R4*15 | 4.0±0.15 | 15.0±0.5 | |
| R4*25 | 4.0±0.15 | 25.0±0.8 | |
| R5*15 | 5.0±0.15 | 15.0±0.15 | |
| R6*15 | 6.0±0.2 | 15.0±0.5 | |
| R8*20 | 8.0±0.3 | 20.0±0.5 | |
| R15*25 | 15.0±0.3 | 25.0±1.0 | |
| ... | ... | ||
특징:
1. 중간 및 고주파 회로, 안테나를위한 평평한 프로파일이있는 페라이트 막대 재료
2. 크리스탈 라디오, 변압기 등에 적합합니다.
3. 필요에 따라 크기로 절단 될 수 있습니다.
응용 프로그램 범위 :
컬러 TV, 휴대 전화, 모니터, 전기 자동차 충전기, 알람, DVD, 스위치 전원 공급 장치, 전원 공급, DC-DC 컨버터, 고주파 변압기, 필터, 인덕터, 가정용 가전 제품, 산업용 자동화, 계측기, 통신, 의료 장비, 에너지 절약 램프 및 랜턴 등에 널리 사용됩니다.
